Introducción a la visualización mediante dashboards

Máster Universitario en Análisis de Datos Deportivos, Universidad Rey Juan Carlos

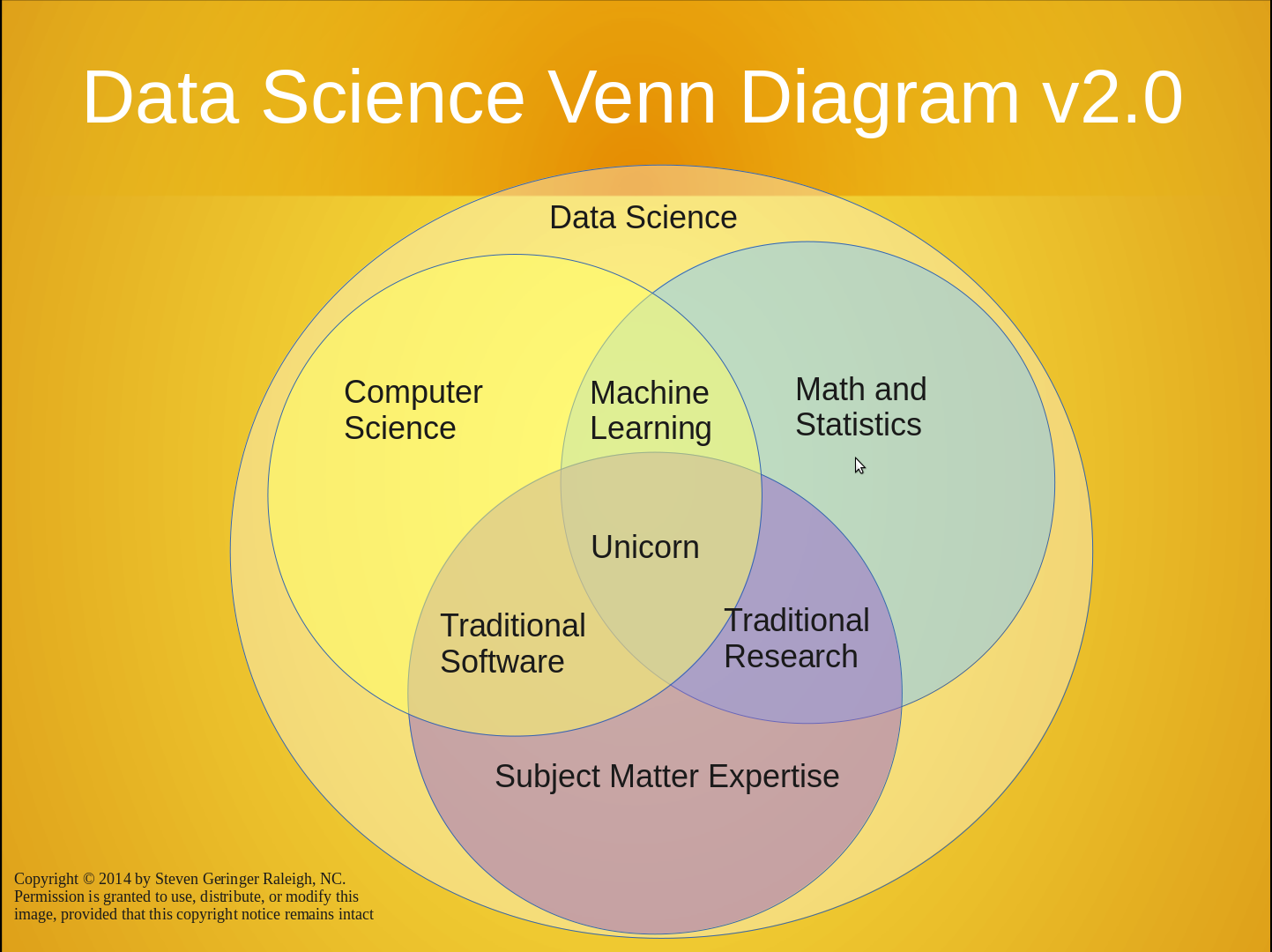

Data Science

Unión, no intersección

There is quite a bit of consensus about what Data Science is as a sort of mixture between Statistics, Computer Science and domain knowledge. A number of representations as Venn Diagrams have been developed. I prefer to see Data Science as the union of the three sets rather than the intersection, which is almost impossible to have in one person.

R for Data Science



CRISP-DM

• Despliegue puede incluir muchas cosas distintas

• El uso de los modelos

• La Visualización de resultados

• MLOps: como DevOps en informática

• Explicabilidad de modelos

Dashboards

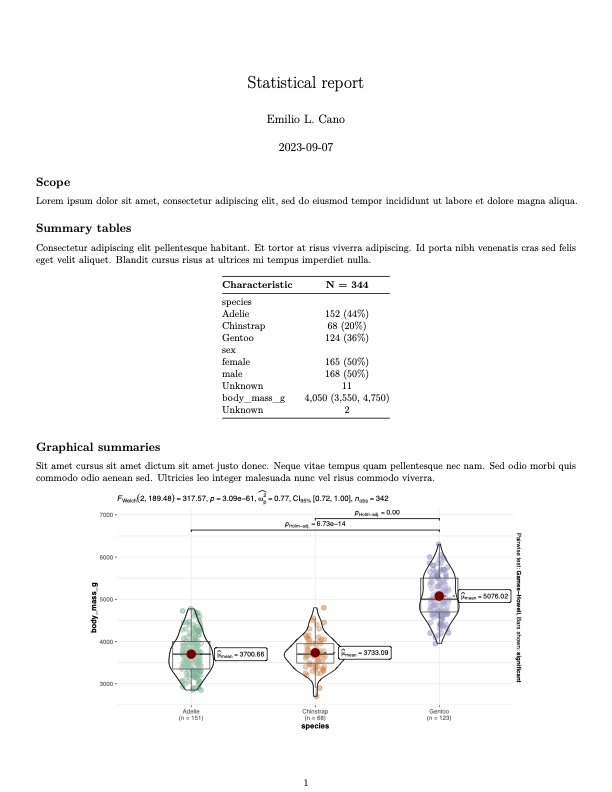

Informes estáticos

• Cuadro de mando integral: ejemplo clásico en la empresa

• Informes estadísticos: Normalmente resultados clave con gráficos, tablas e interpretación. Seleccionados por analista

• Por diseño, pensados para ser impresos en papel, formato pdf

Dashboards estáticos

Más compactos, diseñado para pantalla

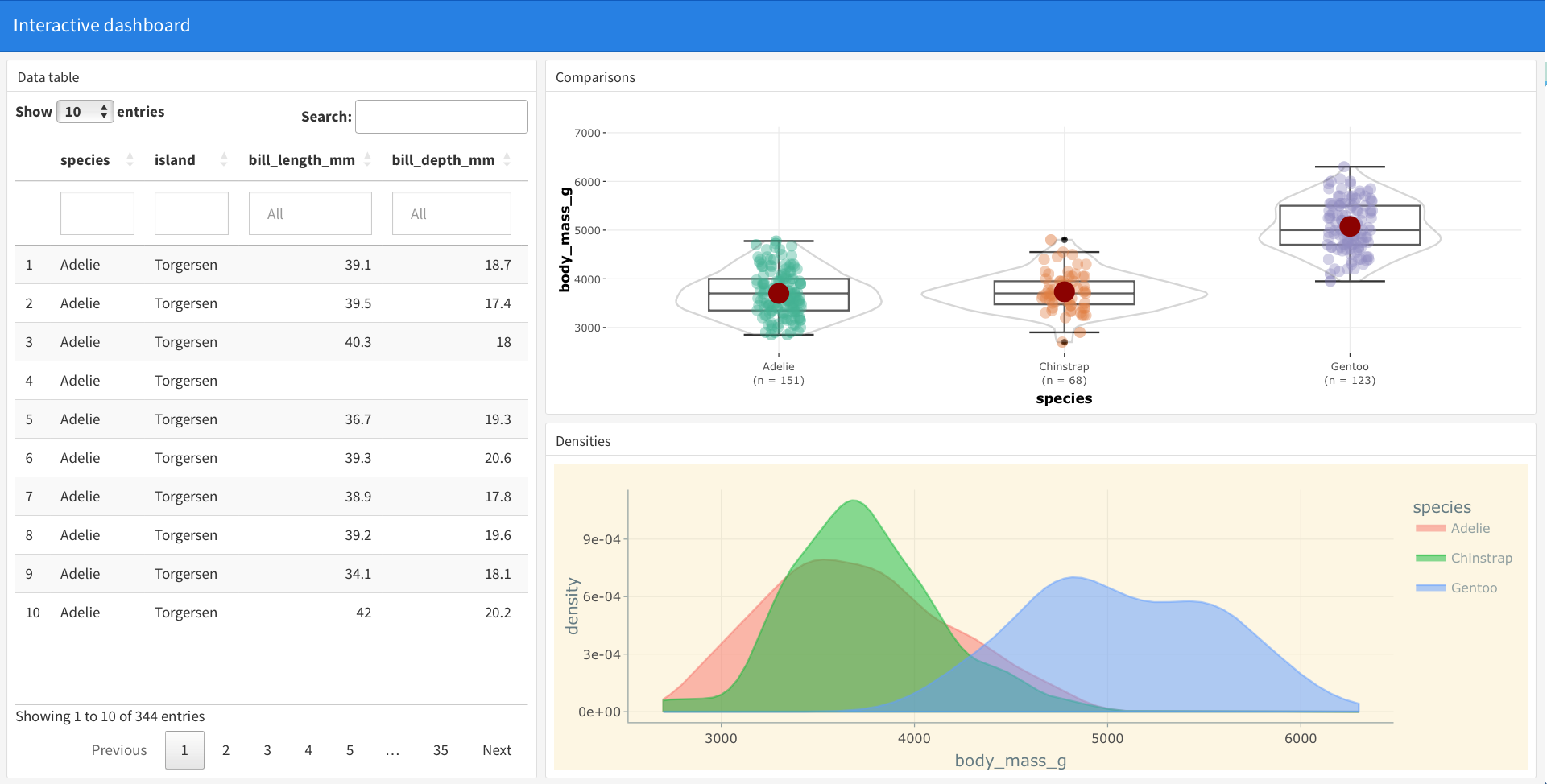

Dashboards interactivos

Informe estático con elementos interactivos (widgets)

Limitaciones y alternativas

• Limitados a lo que el estadístico quiere mostrar

• No solo lo van a usar personas expertas en estadística

• Toma de decisiones a distintos niveles

• Aplicaciones Reactivas guían a las partes interesadas en la obtención e interpretación de resultados

• Los interfaces bien diseñados para modelos avanzados favorecen la explicabilidad

Aplicaciones reactivas

Reactive programming

The key idea of reactive programming is to specify a graph of dependencies so that when an input changes, all related outputs are automatically updated.

Hadley Wickham, Mastering Shiny

Los outputs, i.e., gráficos, tablas, etc., se generan con R cuando los inputs, i.e., selecciones del usuario, cambian.

Aplicaciones Shiny

• Código “estándar” de R

• No hace falta nada más, todo el código HTML, CSS y JS se genera automáticamente

• Dos “componentes”

• ui (interfaz de usuario, página web). Contiene inputs y outputs

• server. Contiene objetos reactivos y funciones generadoras (rendering)

• Descargar Shiny cheetsheet

• Visitar la Shiny gallery

Una aplicación shiny simple

library(shiny)
library(palmerpenguins); library(plotly); library(ggplot2)
ui <- fluidPage(title = "Simple demo app",
                sidebarLayout(
                  sidebarPanel(
                    varSelectInput("varx", "Explanatory variable", penguins |> select(where(is.numeric))),
                    varSelectInput("vary", "Response variable", penguins |> select(where(is.numeric))),
                    varSelectInput("varcol", "Colour variable", penguins |> select(where(is.factor)))),
                  mainPanel(
                    plotlyOutput("plot"),
                    verbatimTextOutput("model")))
)
server <- function(input, output, session){
  output$plot <- renderPlotly({
    p <- penguins |> ggplot(aes_string(x = input$varx, y = input$vary, col = input$varcol)) +
      geom_point()
    ggplotly(p)})
  output$model <- renderPrint({
    m <- lm(get(input$vary) ~ get(input$varx) + get(input$varcol), penguins)
    summary(m)})
}
shinyApp(ui = ui, server = server)

🖥️ Live demo 🤞🏻

Añadiendo características interesantes

Dashboards

• shinydashboard

• bs4dash

• bslib

Configuración

• Aplicaciones Multilenguaje with shiny.i18n

• Aplicación como paquete

Buenas prácticas de Ing.Soft.

• Versiones de paquetes con renv

• Pruebas unitarias con testthat y shinytest

• Control de versiones e integración continua, e.g., con GitHub

• Despliegue como contenedor Docker

Shiny modules

• Componentes reutilizables

• Con su propio espacio de nombres (namespace)

• Facilitan pruebas y depuración

• Complejo de entender al principio

👉Modularizing Shiny app code

Casos de éxito y ejemplos en producción

AfCIOT - TiVA indicators

• Joint project with UNECA, WTO, and OECD

• International Trade, Environmental and Employment Indicators

• International and multidisciplinar team

• Industry and product classification, gap estimation, policy simulation and visualisation

• Key result: A shiny app for reporting, visualisation and policy simulation

• Several important challenges for the multinational scope

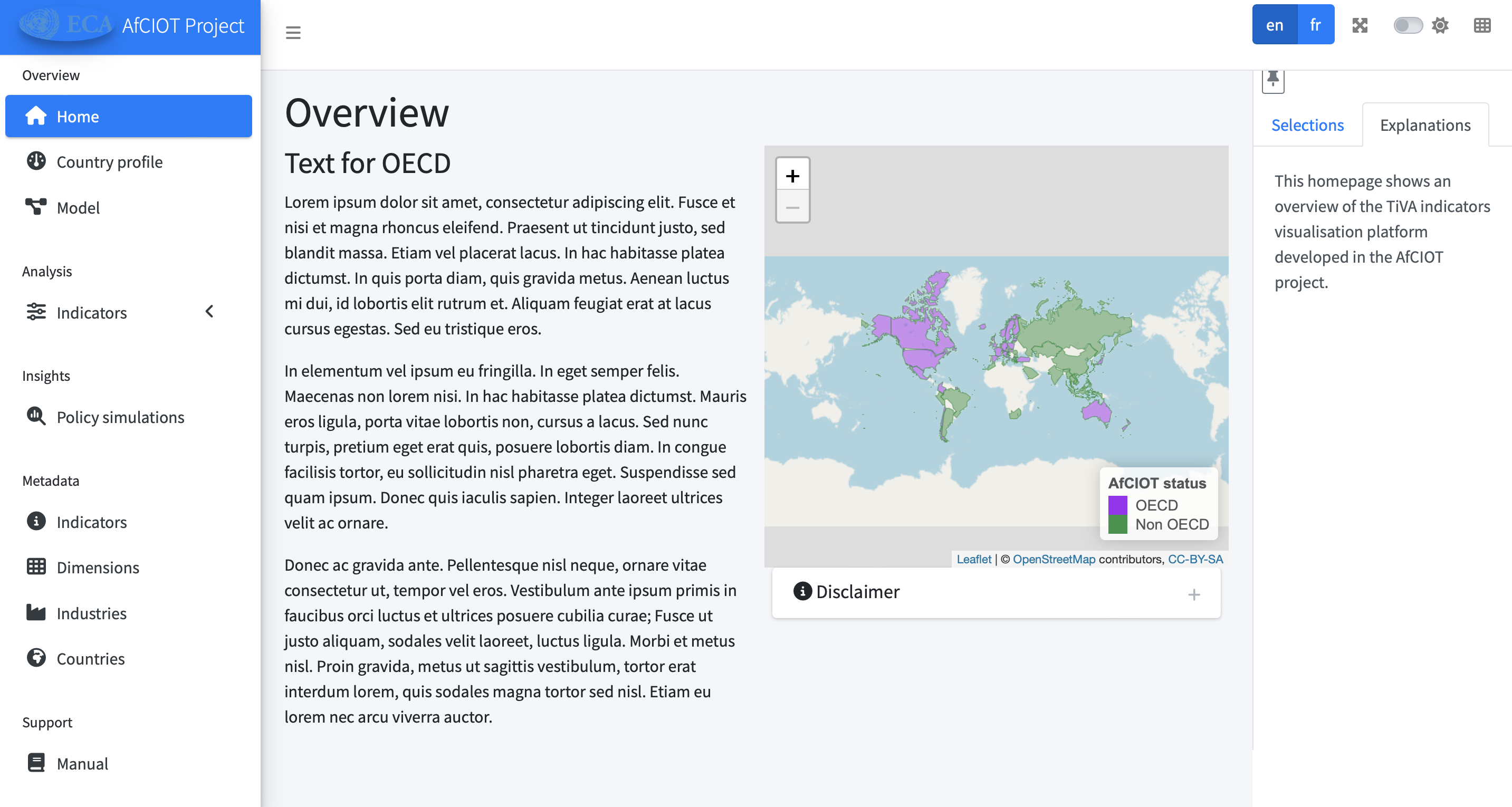

AfCIOT - TiVA indicators

Acknowledgements:

🖥️ Live demo 🤞🏻

Turismo sostenible

EVASTUR

• Proyecto con la empresa Dephimática

• Especializada en estadística pública

• Capacity building en Ciencia de Datos

• Sistema de indicadores de turismo sostenible: exploración, visualización, análisis

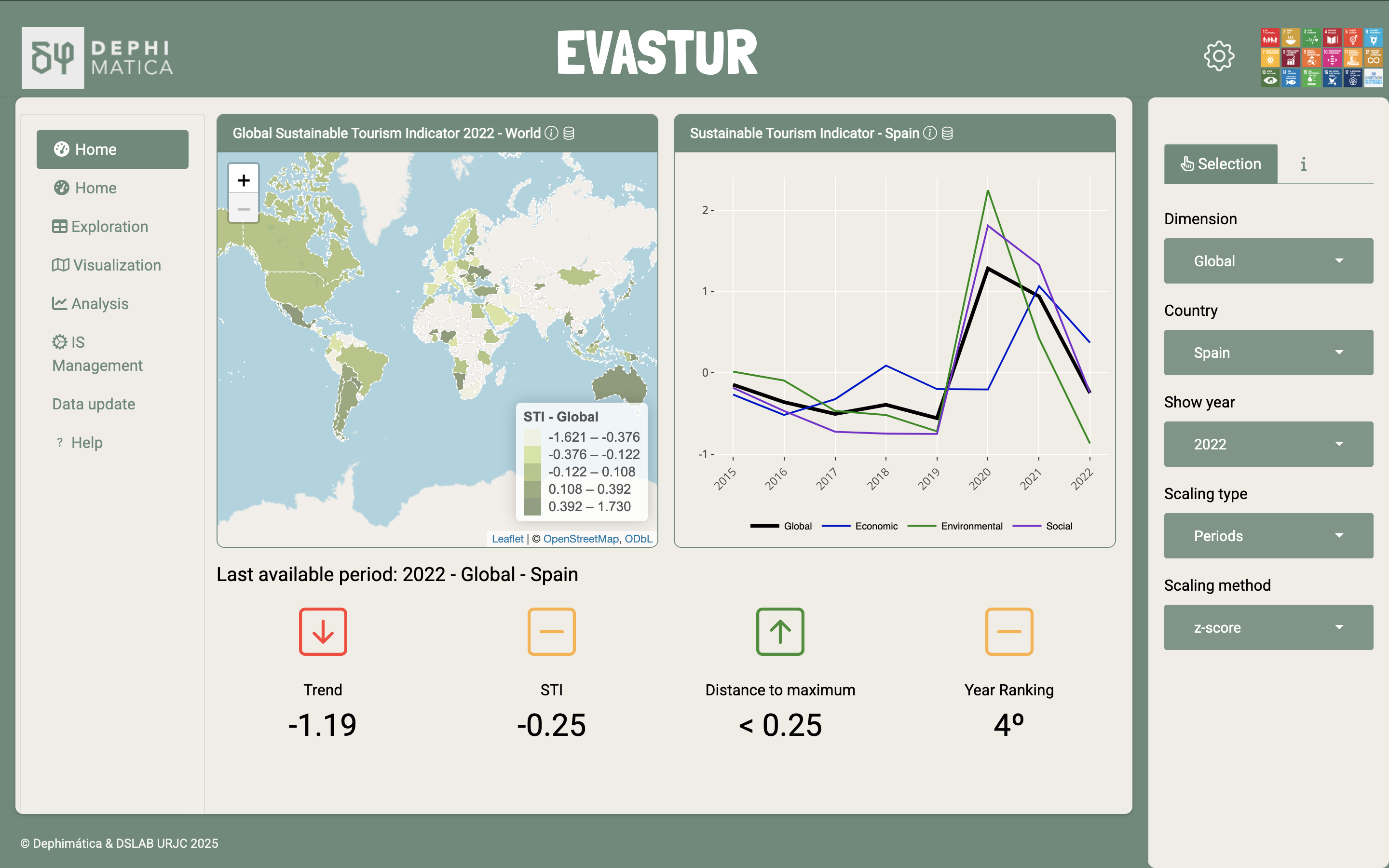

EVASTUR - Dashboard

🖥️ Live demo 🤞🏻

Indicadores de pobreza energética en Brasil

EPE Brasil

• Weaving Connections: A Comprehensive Diagnosis of Access to and Use of Electricity and Essential Services by Low-Income Population (MRC- SP 0366)

• Proyecto de transferencia con MRC Consultants and Advisors (Grupo Veolia)

• ETL, Modelo de datos, visualización

• Indicadores de pobreza energética (UCM)

• Presentado en reunión del G20

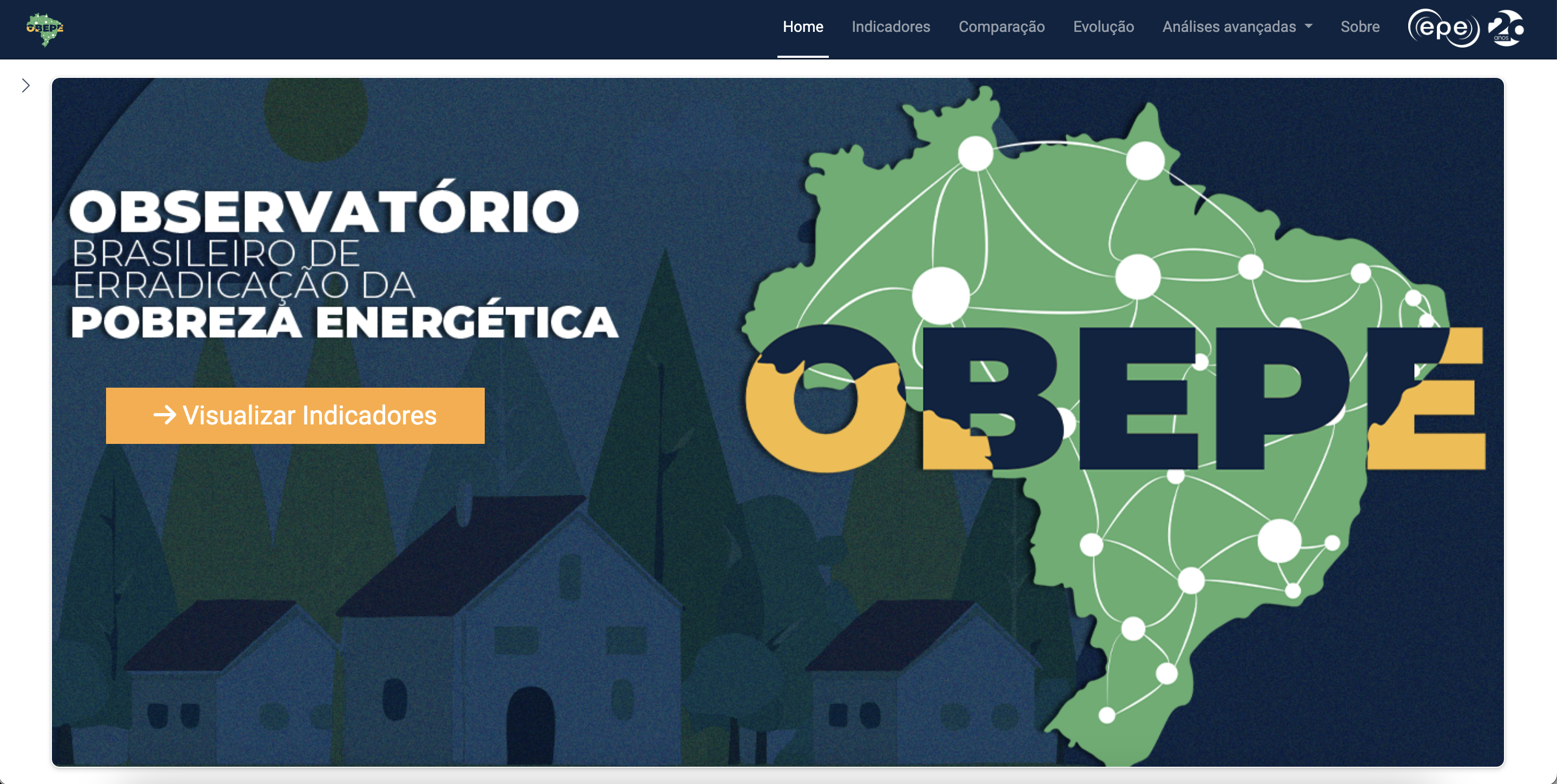

OBEPE

Acknowledgements:

🖥️ Live demo 🤞🏻

Deporte y ciberseguridad

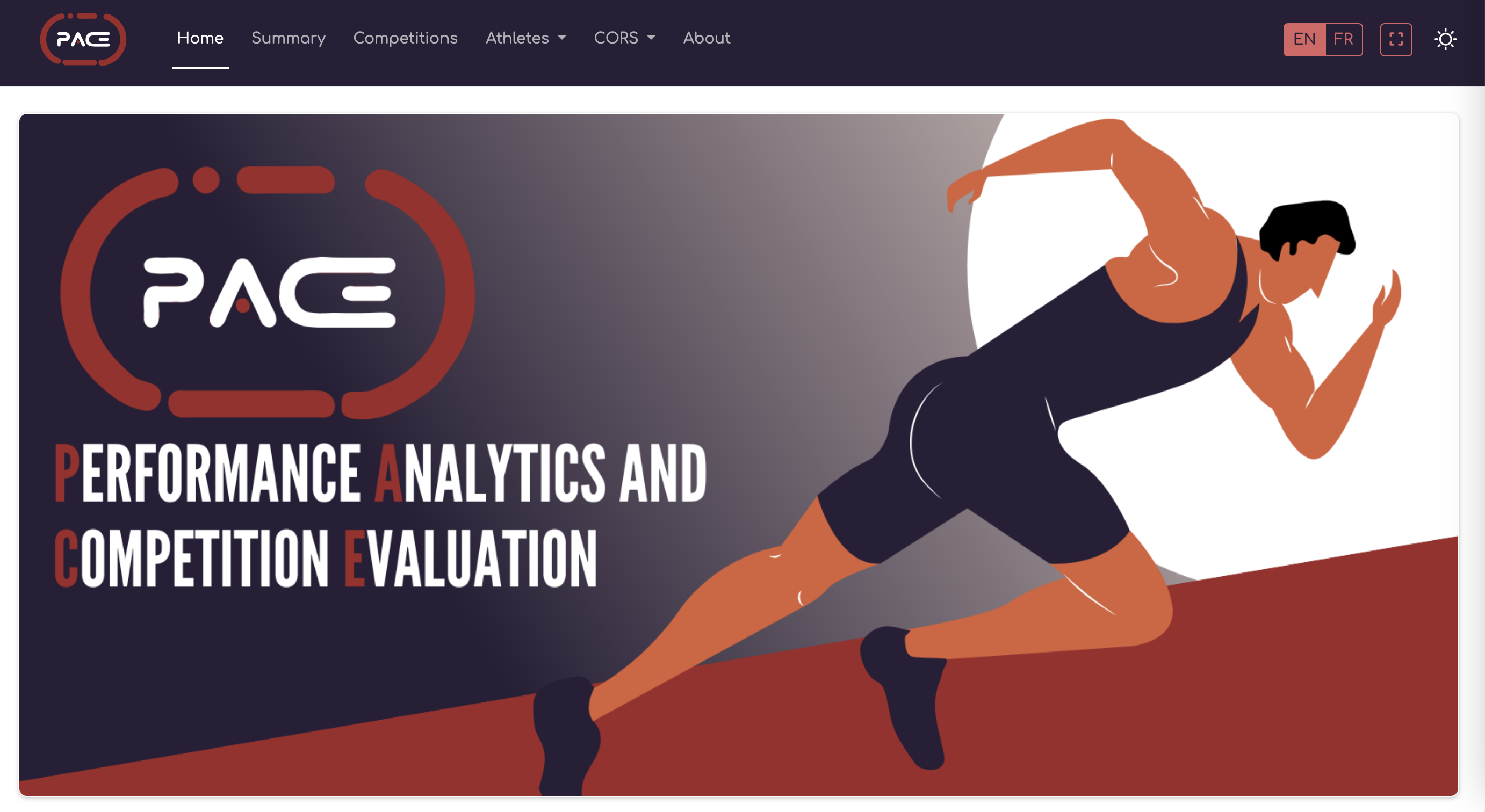

Analítica deportiva

Proyectos de investigación: DICYME

• Dynamic Industrial Cyber Risk Modelling based on Evidence (DICYME) research project (CPP2021-009025)

• Proyecto de colaboración público-privada con DeNexus TECH SL.

• Dashboard (no publicado aún)

• Conexión con MongoDB

• App relacionada: CRAS

Aplicación shiny CRAS

• Análisis de riesgos

• Primer paso: se simulan los eventos en n años

• Segundo paso: se simula el gasto de cada evento

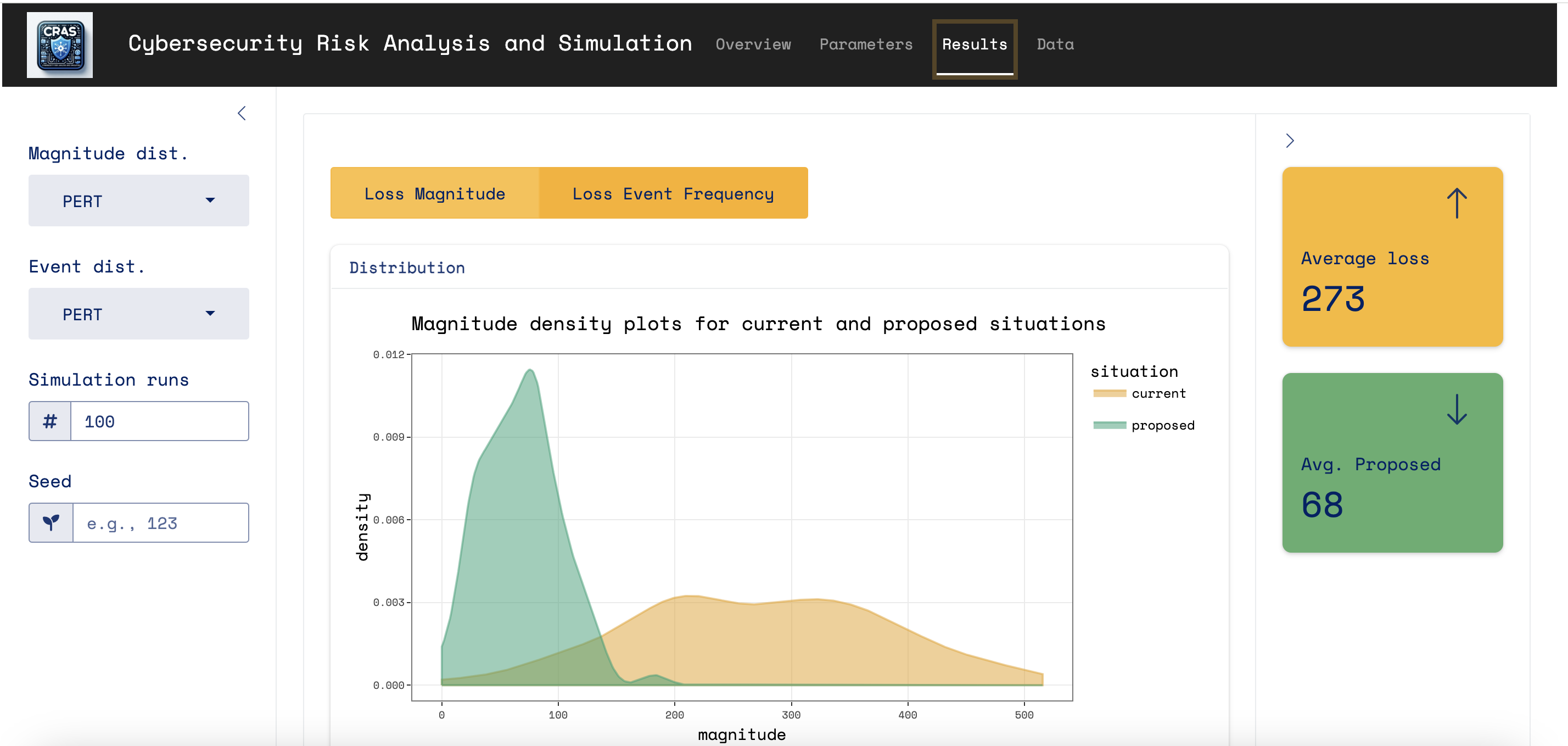

Resultados

Smart Cities

• Casos de uso para turismo, sanidad e infraestructuras de la Comunidad de Madrid

• Aplicaciones coherentes paso a paso para los casos de uso (cargar datos - visualización - modelización - obtención de resultados)

• Algunos casos con Shiny, otros con Python o Power BI

• Ejemplo: http://www.citizenlabhub.es/cu/55

Apps relacionadas con control de calidad

Síagro - Animal production SPC

• CRO clinical and nutritional trials
• Shiny app for their customers as a value added service
• Important [productivity improvements]
• Simulation and parameterised reports

https://www.siagro.es | 🖥️ Live demo 🤞🏻

placido: app para muestreo de aceptación

• Resultado de un TFG

• Disponible en: https://dleo.shinyapps.io/placidoproject/

• Control de versiones con git y GitHub: https://github.com/DavidALeo/PlacidoProject/

• Documentación con {pkgdown}: https://davidaleo.github.io/PlacidoProject/

Slides: emilio.lcano.com/p/seio2023

Simulación de proceso

• Simula la producción de lotes

• Se extraen muestras

• SPC + muestreo de aceptación

• App disponible en: https://lcano.shinyapps.io/demo-shiny-quality/

Aplicación shiny para SPC paso a paso

Caso de uso

• Gráficos de control de la media, el rango y la desviación típica

• Análisis de capacidad

• Paquete qcc

• Datos de ejemplo del paquete

Se extiende fácilmente para otros datos y paquetes

Configuración inicial

1. Crear un proyecto en RStudio

2. Instalar paquetes shiny, bslib, qcc

3. Crear script vacío

4. Insertar estructura ui + server (por ejemplo con el snippet)

5. Ir añadiendo el código de los ejemplos de esta presentación (o copiándolo entero, cada ejemplo es autocontenido)

Estructura básica app shiny

library(shiny)

ui <- fluidPage(

)

server <- function(input, output, session) {

}

shinyApp(ui, server)

Disposición del dashboard (layout)

• bslib tiene muchas opciones

library(shiny)
library(bslib)

ui <- page_navbar(
  title = "Control Estadístico de procesos ACME",
  sidebar = sidebar(title = "Selección"),
  nav_panel(title = "Gráfico de Control"),
  nav_panel(title = "Análisis de la capacidad del proceso")
)

server <- function(input, output, session) {

}

shinyApp(ui, server)

Añadiendo inputs y outputs al ui

library(shiny)
library(bslib)
library(qcc)

ui <- page_navbar(
  title = "Control Estadístico de procesos ACME",
  sidebar = sidebar(
    title = "Selección",
    selectInput("tipo", "Tipo de gráfico",
                c("xbar", "R", "S" )),
    numericInput("fase1", "Fase 1 hasta muestra", value = 25),
    sliderInput("limites", "Límites de especificación",
                min = 73.90, max = 74.15,
                value = c(73.95, 74.05),
                step = 0.01),
    selectInput("datos", "Datos (fake)",
                data(package = "qcc")$results[,3])
  ),
  nav_panel(title = "Gráfico de Control",
            plotOutput("grafico_control"),
            verbatimTextOutput("salida_control")),
  nav_panel(title = "Análisis de la capacidad del proceso",
            plotOutput("grafico_capacidad"))
)

server <- function(input, output, session) {

}

shinyApp(ui, server)

Añadiendo objetos reactivos

library(shiny)
library(bslib)
library(qcc)

ui <- page_navbar(
  title = "Control Estadístico de procesos ACME",
  sidebar = sidebar(
    title = "Selección",
    selectInput("tipo", "Tipo de gráfico",
                c("xbar", "R", "S" )),
    numericInput("fase1", "Fase 1 hasta muestra", value = 25),
    sliderInput("limites", "Límites de especificación",
                min = 73.90, max = 74.15,
                value = c(73.95, 74.05),
                step = 0.01),
    selectInput("datos", "Datos", data(package = "qcc")$results[,3])),
  nav_panel(title = "Gráfico de Control",
            plotOutput("grafico_control"),
            verbatimTextOutput("salida_control")),
  nav_panel(title = "Análisis de la capacidad del proceso",
            plotOutput("grafico_capacidad")
  )
)

server <- function(input, output, session) {
  gc <- reactive({
    req(input$tipo, input$fase1)
    data("pistonrings")
    diameter <- qcc.groups(pistonrings$diameter, pistonrings$sample)
    qcc(diameter[1:as.numeric(input$fase1),],
        type = input$tipo, plot = FALSE)
  })
}

shinyApp(ui, server)

Renderizando outputs

library(shiny)
library(bslib)
library(qcc)

ui <- page_navbar(
  title = "Control Estadístico de procesos ACME",
  sidebar = sidebar(
    title = "Selección",
    selectInput("tipo", "Tipo de gráfico", c("xbar", "R", "S" )),
    numericInput("fase1", "Fase 1 hasta muestra", value = 25),
    sliderInput("limites", "Límites de especificación",
                min = 73.90, max = 74.15,
                value = c(73.95, 74.05),
                step = 0.01),
    selectInput("datos", "Datos", data(package = "qcc")$results[,3])),

  nav_panel(title = "Gráfico de Control",
            card(plotOutput("grafico_control"),
                 verbatimTextOutput("salida_control"),
                 fill = FALSE)),
  nav_panel(title = "Análisis de la capacidad del proceso",
            plotOutput("grafico_capacidad"))
)

server <- function(input, output, session) {
  gc <- reactive({
    req(input$fase1)
    data("pistonrings")
    diameter <- qcc.groups(pistonrings$diameter, pistonrings$sample)
    qcc(diameter[1:as.numeric(input$fase1),],
        type = input$tipo, plot = FALSE)
  })

  output$grafico_control <- renderPlot({
    plot(gc())
  })
  output$salida_control <- renderText({
    paste(capture.output(summary(gc())), collapse = "\n")
  })
  output$grafico_capacidad <- renderPlot({
    req(input$tipo == "xbar")
    process.capability(gc(), input$limites)
  })
}

shinyApp(ui, server)

Dale color - ver cómo queda un tema

library(shiny)
library(bslib)
library(qcc)

ui <- page_navbar(
  title = "Control Estadístico de procesos ACME",
  sidebar = sidebar(
    title = "Selección",
    selectInput("tipo", "Tipo de gráfico", c("xbar", "R", "S" )),
    numericInput("fase1", "Fase 1 hasta muestra", value = 25),
    sliderInput("limites", "Límites de especificación",
                min = 73.90, max = 74.15,
                value = c(73.95, 74.05),
                step = 0.01),
    selectInput("datos", "Datos", data(package = "qcc")$results[,3])),

  nav_panel(title = "Gráfico de Control",
            card(plotOutput("grafico_control"),
                 verbatimTextOutput("salida_control"),
                 fill = FALSE)),
  nav_panel(title = "Análisis de la capacidad del proceso",
            plotOutput("grafico_capacidad"))
)

server <- function(input, output, session) {
  bs_themer()
  gc <- reactive({
    req(input$fase1)
    data("pistonrings")
    diameter <- qcc.groups(pistonrings$diameter, pistonrings$sample)
    qcc(diameter[1:as.numeric(input$fase1),],
        type = input$tipo, plot = FALSE)
  })

  output$grafico_control <- renderPlot({
    plot(gc())
  })
  output$salida_control <- renderText({
    paste(capture.output(summary(gc())), collapse = "\n")
  })
  output$grafico_capacidad <- renderPlot({
    req(input$tipo == "xbar")
    process.capability(gc(), input$limites)
  })
}

shinyApp(ui, server)

Dale color - configura el tema

library(shiny)
library(bslib)
library(qcc)

ui <- page_navbar(
  theme = bs_theme(bootswatch = "minty"),
  title = "Control Estadístico de procesos ACME",
  sidebar = sidebar(
    title = "Selección",
    selectInput("tipo", "Tipo de gráfico", c("xbar", "R", "S" )),
    numericInput("fase1", "Fase 1 hasta muestra", value = 25),
    sliderInput("limites", "Límites de especificación",
                min = 73.90, max = 74.15,
                value = c(73.95, 74.05),
                step = 0.01),
    selectInput("datos", "Datos", data(package = "qcc")$results[,3])),

  nav_panel(title = "Gráfico de Control",
            card(plotOutput("grafico_control"),
                 verbatimTextOutput("salida_control"),
                 fill = FALSE)),
  nav_panel(title = "Análisis de la capacidad del proceso",
            plotOutput("grafico_capacidad"))
)

server <- function(input, output, session) {
  gc <- reactive({
    req(input$fase1)
    data("pistonrings")
    diameter <- qcc.groups(pistonrings$diameter, pistonrings$sample)
    qcc(diameter[1:as.numeric(input$fase1),],
        type = input$tipo, plot = FALSE)
  })

  output$grafico_control <- renderPlot({
    plot(gc())
  })
  output$salida_control <- renderText({
    paste(capture.output(summary(gc())), collapse = "\n")
  })
  output$grafico_capacidad <- renderPlot({
    req(input$tipo == "xbar")
    process.capability(gc(), input$limites)
  })
}

shinyApp(ui, server)

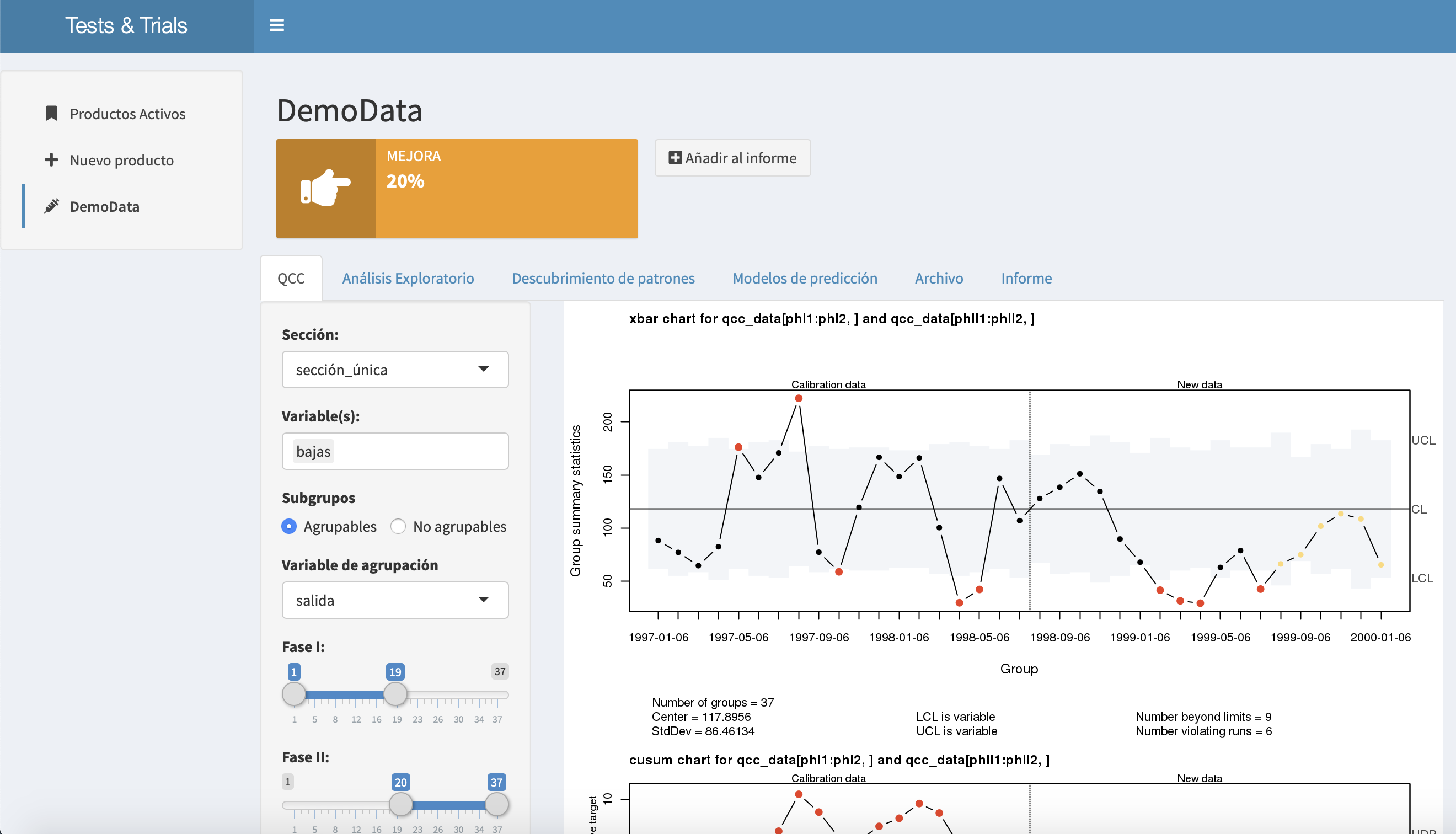

Implentación real

• Lectura de datos del proceso en tiempo real

• Monitorizar proceso en fase II

• Añadir análisis exploratorio

• Añadir modelos

• Mejorar interfaz

• Complejidad de la app

Ejercicio

Modifica el código de la aplicación para hacer el análisis en fase 2 tomando el resto de datos como en el ejemplo de la ayuda de la función qcc()

Preguntas?

(emilopezcano?)

http://emilio.lcano.com

emilio.lopez@urjc.es

Slides: emilio.lcano.com/p/udc2025

¡Gracias!

🖥️ Live demo 🤞🏻
